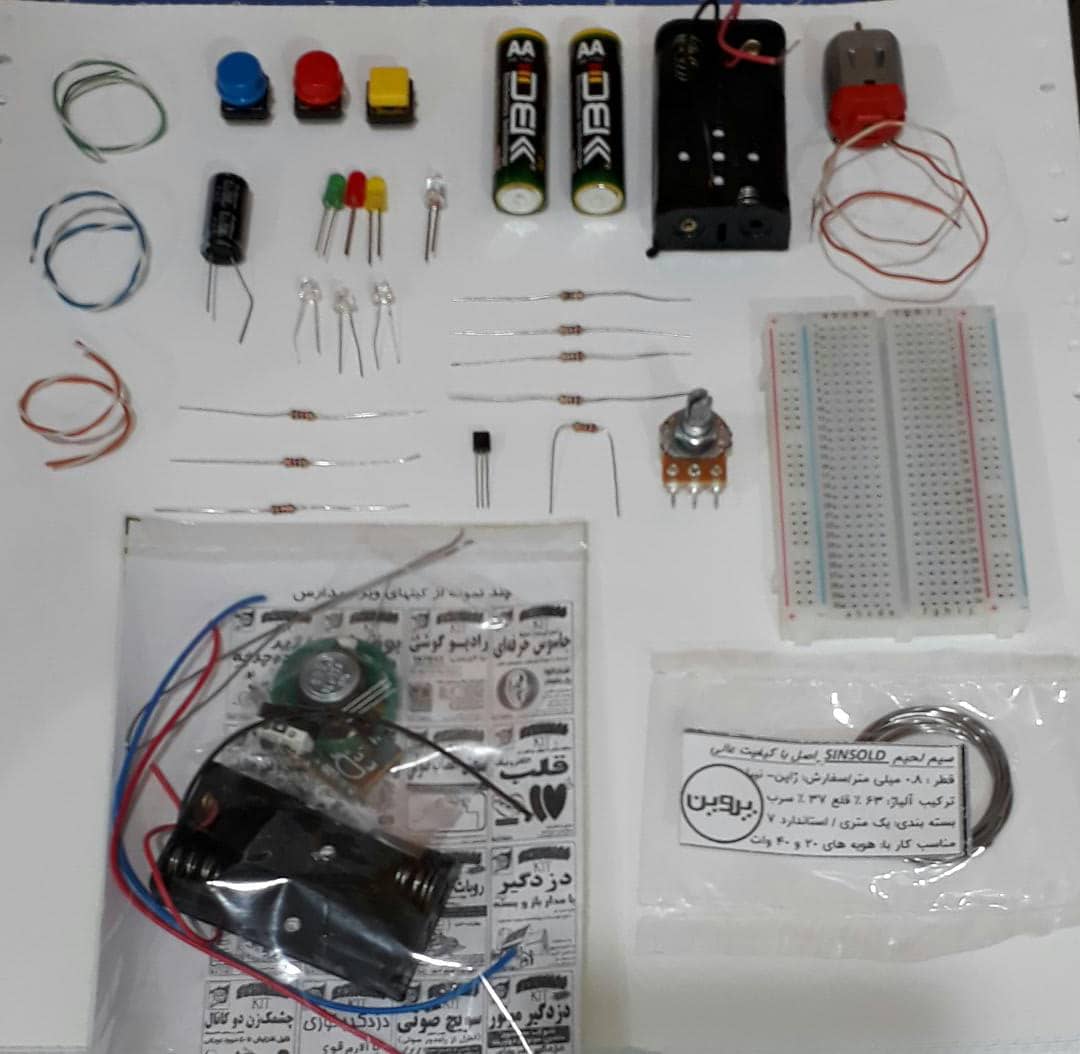

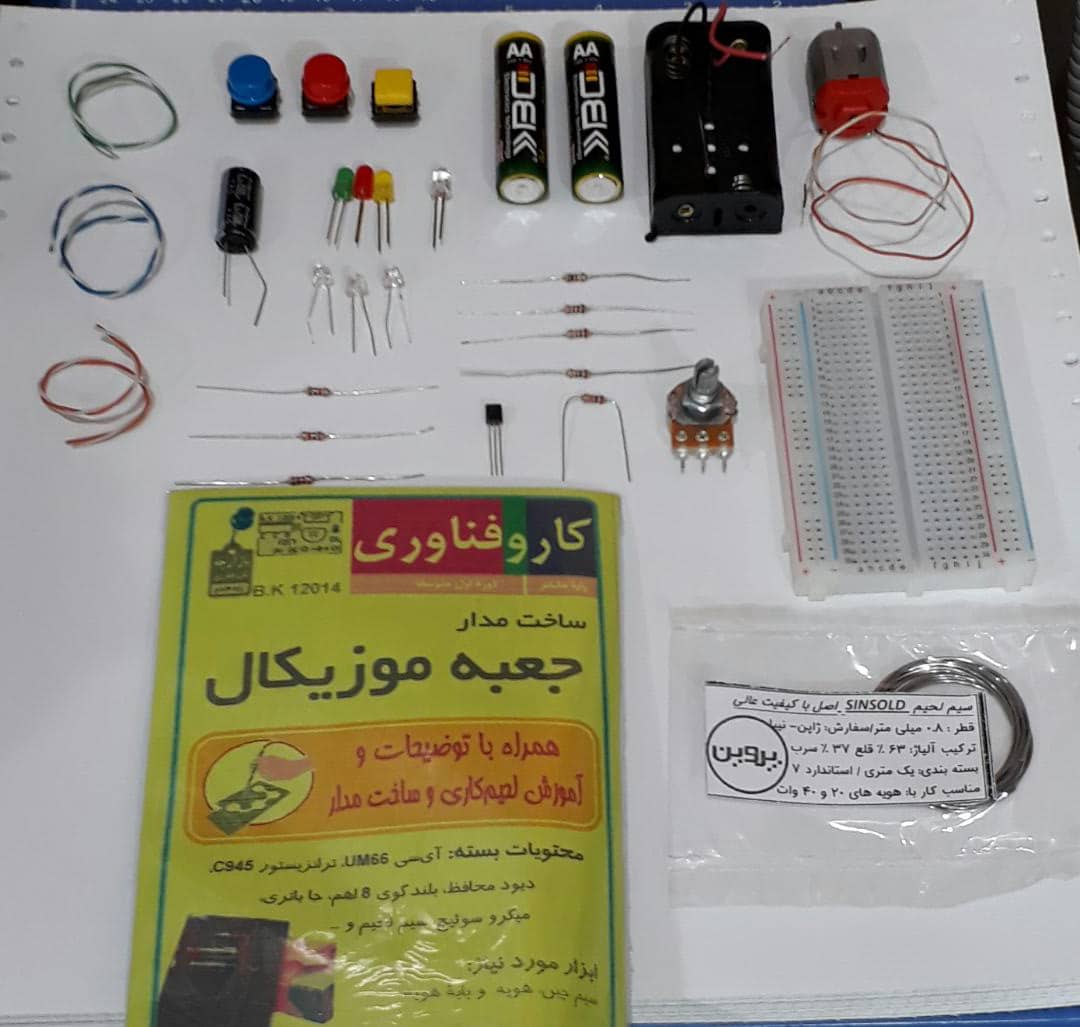

شامل قطعات:
1
شامل مدارات و عملکرد:
1

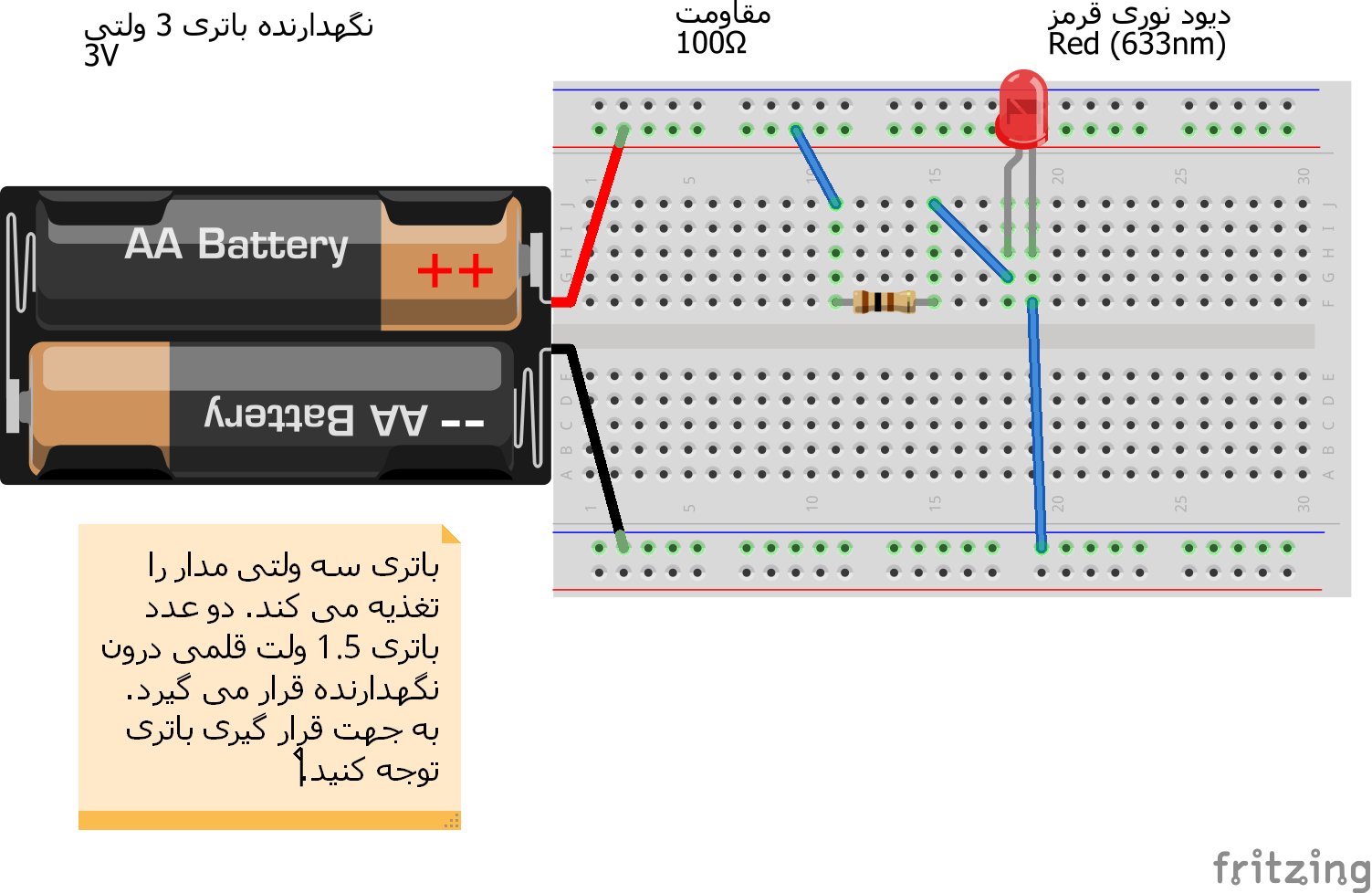

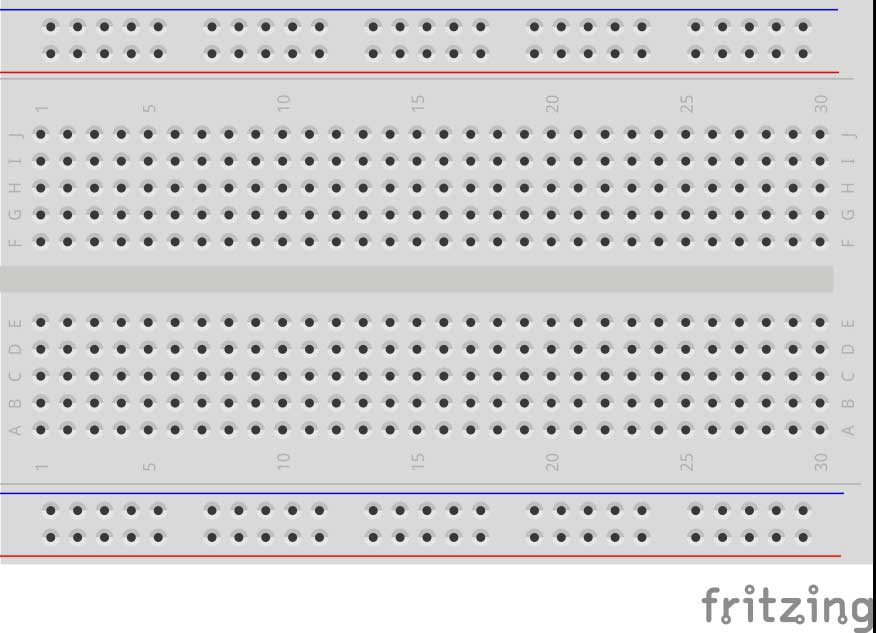

1- نام قطعه زیر، برد بورد Bread board است. این شامل نقاط و سوراخهایی است که از داخل بصورا خط افقی یا عمودی به هم متصل هستند. مدارات الکترونیک ابتدا روی برد بورد قرار گرفته و آزمایشهای لازم روی آن انجام می گیرد و در صورتیکه مدار هیچ مشکلی نداشته باشد آنگاه ،فیبر مدار چاپی تهیه میشود.

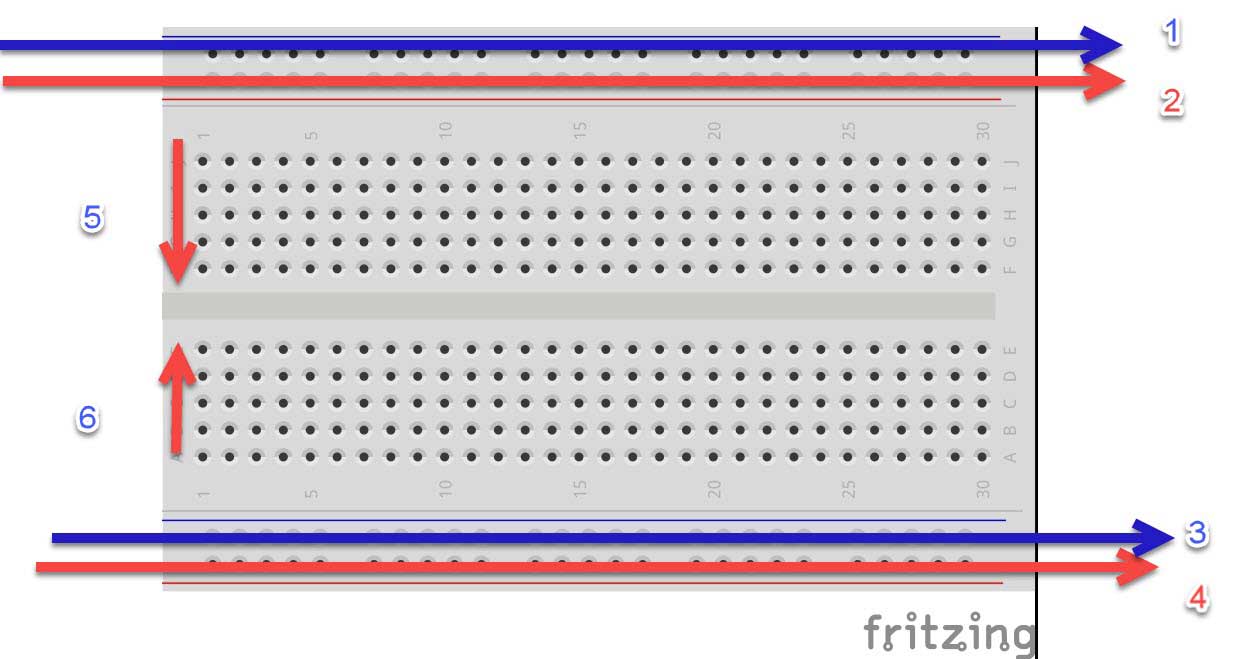

2- به نحوه اتصال نقاط در برد بورد توجه کنید. در خط شماره یک ، نقاط بصورت افقی به هم متصل هستند. در خط شماره دو، نقاط بصورت افقی به هم متصل هستند. در خط شماره سه، نقاط بصورت افقی به هم متصل هستند. در خط شماره چهار، نقاط بصورت افقی به هم متصل هستند. در بخش 5، پنج نقطه عمودی در هر ردیف عمودی به هم متصل هستند. در بخش 6، پنج نقطه عمودی در هر ردیف عمودی به هم متصل هستند.
